中国石化上海石油化工股份有限公司


“3#常减压常压炉扩瓶颈改造项目”

3#常减压装置原油处理能力800万吨/年,设计处理量为1000万吨/年,但是常压炉的设计已成为该装置的瓶颈,当装置运行达到800万吨/年时,炉膛火墙温度可达815℃,排烟温度达到165℃。无法实现1000万吨/年的炼油能力,且加热炉综合热效率仅有90%,达不到集团公司对加热炉考核指标要求。因此需要对常压炉(F-3001)进行扩能和节能改造。

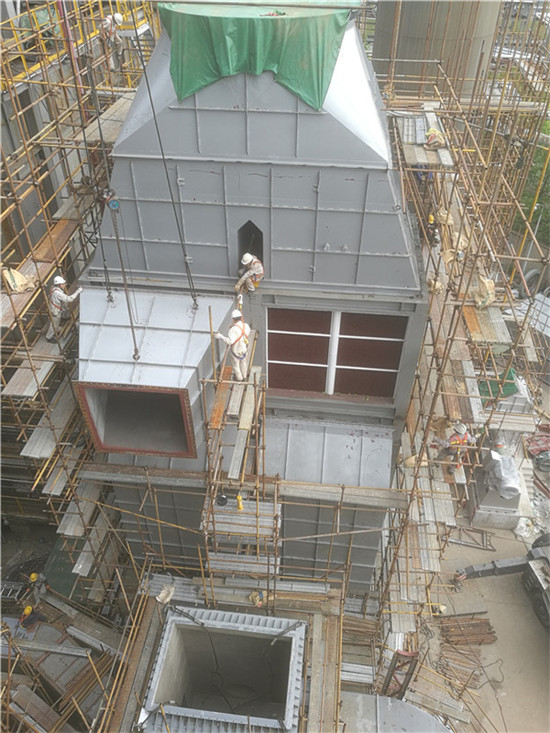

2017年由华凯公司采用其顶排管的专利技术对该常压炉进行技术改造,华凯公司拥有50余项加热炉技术专利。采用该专利技术后,可在不改变炉体结构的基础上,在辐射室顶增设顶排管,利用辐射炉膛的有效空间增加换热面积,并达到扩能改造的。通过本次改造,使原油处理量到1020万吨/年,此时常压炉辐射炉膛火墙温度为790℃,可约27.5%处理量。且对流出口温度由350℃到了310℃,处理能力和传热效率均有显著。

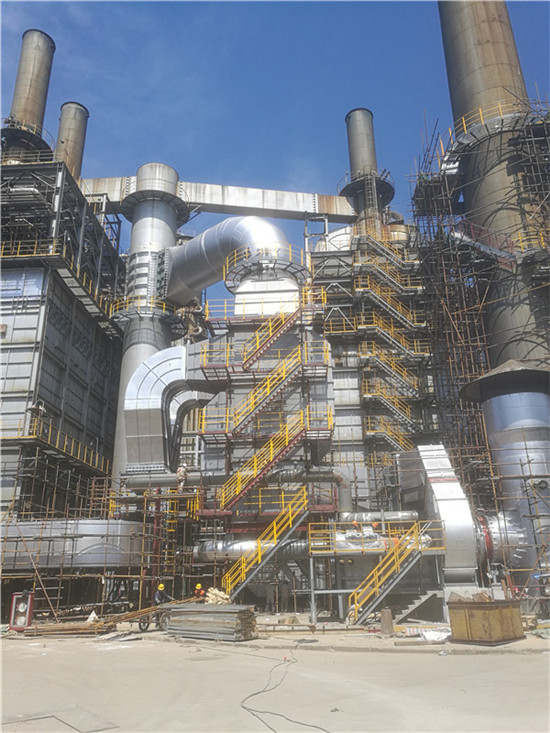

同时对加热炉烟气余热回收系统进行节能改造,更新预热器并优化烟风道走向,可将排烟温度到110℃,加热炉热效率提高到了93%以上,且运行稳定。
